DIY SNOWBOARD Ⅲ ~ エッジを取り付けてみよう! ~






ボチボチやってます。。。

年内に仕上がるといいですけど・・・

これは僕のやる気次第ですね(^^;)


今回の作業はソールにエッジを取り付けて見ましょう!

スキー・ボード共にエッジは付いていますが、内部はこんな感じになってます(上の写真)




ソールはこのようにロールで売っています
今回はP-TEX4000 ブラックソール を使用します。

サイトを見ていると、クリアーやオレンジなど様々なソールが売っていました。

エッジ・ソール共に2m物を購入!


まずは、320mm×2000mmのソールを前回作成した型を使い切り抜きます。

今までは、トリマーを使い4mmベニヤで作成した型に沿って削りだしていましたが、最終的にカッターとヤスリを使用して仕上げていて、意外とガタガタになる事から、今回はオルファ社の円形カッターを使用してみました!


トリマーを準備して削りだすより、はるかに楽でしたね(^^)

それでもガタガタになるので、最後は木片にヤスリを貼り付けてカット部分を滑らかなアールに仕上げます。



うん、うん、悪くないし、前回より作業が早い。

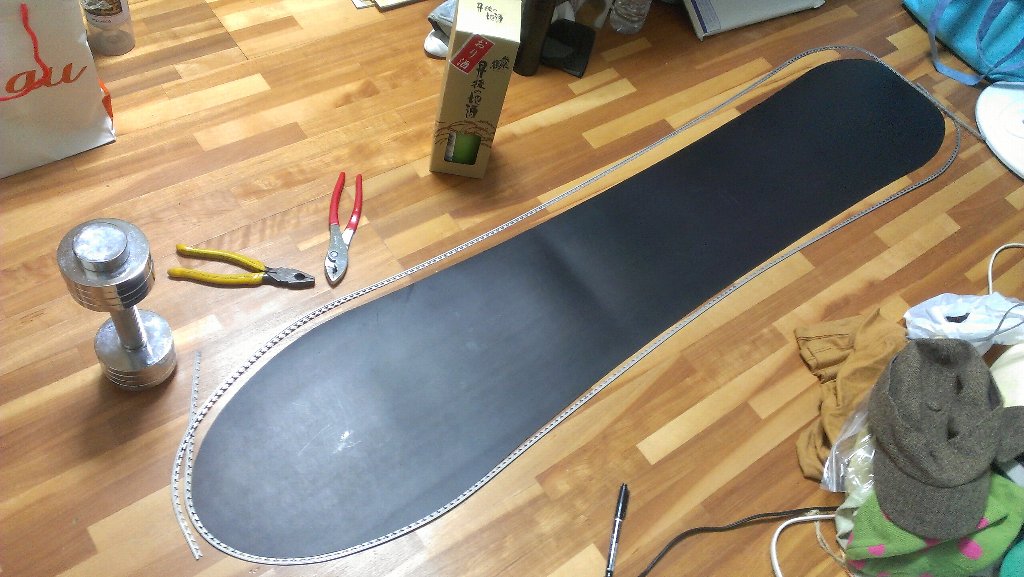

次は切り抜いたソールにエッジを取り付けていくのですが、ある程度まげておかないとダメなので、ソールの形に曲げます。

曲げる道具は色々あり、ベンダーという道具が便利のようです・・・でも、高いので僕はダンベルのアールとプライヤと手で曲げて行きます。



曲げる時に、エッジと任意の場所(ノーズ・テール・有効エッジENDナドナド)にマジックで印をつけておくと合わせやすいです。



エッジはトゥー側・ヒール側の2本使用するのですが、ノーズ先端やテール先端で繋ぎます。

その時にエッジは切るつもりで15cm程長くしておきましょう。

短いと先端を曲げる時にスゴク大変(汗)


そこまで出来たらソールに取り付けていきます。



今回発見したのですが、粘着テープを使用するとズレずに楽に取り付けれます。

さらにホームセンターや100均で売っているクリップで挟み軽く圧着します。

最終的にエポキシで固めるので、とりあえず瞬間接着剤でとめていきます(^^)



一応、クリップだけで圧着するには不安があったので、プライヤで一度はさみました・・・

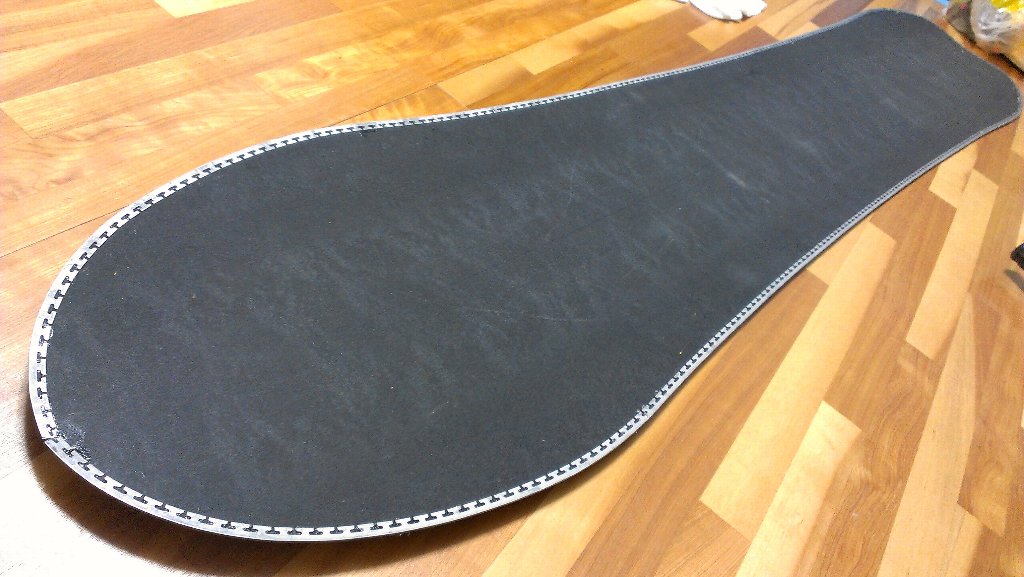

1日放置して出来上がりがコレ!



ワ~~~~w
ノーズ部分が若干すいてしまいましたねw



事前にしっかり曲げておかないとこのようにひらきます。

まっこのくらいならOKッス(^^)


次の作業はコアのノーズとテールを2mmくらいまで薄くして、ABS樹脂のサイドウォールを取り付けましょうか・・・




今回は攻めれる板に仕上がって欲しいとただただ願ってます(^^)

そんな感じの手作りスノーボード!

ENJOY DIY!
