DIY SNOWBOARD 5本目!エッジ取り付け~プレスまで。







12月、西日本にまとまった雪が降らない事を理由に板を作り続けています(笑)

これが終わらないと集中して遊べません(笑)


なのでサクサクっと行きましょう!



前回の最後に型板も作りましてん(笑)


型板はソール面に対して90°が基本ですね。
カンナで整えます。


ちなみにこの型板はソールの仕上がり254mmマイナス4mmで作っています。

マイナス4mmは両エッジ分ですね。

コアの型板を作成してそこから外に外に作っていけますが、


しょせん手作りなのでサイズは微妙に変わっていきます。

なので変わってほしくないウエスト幅を決めてから内に内に作ります。


では、ソールですね。

今回はP-Tex4000白のシモさん用ソールと

僕のグリーンソールです。



最初にソールのセンター線を引き型板を使いカット線を引きます

今まで作ってきて思ったのが基準線は大事ですね。

センターと有効エッジのラインは色々な所につけておくと後々便利です。


反対側も基準線をつけて

下書き完成!

下書き線に沿ってカットして行くのですが、

今回も交換したてのカッターでカットしていきます。

もちろんガタガタになります。

だからカンナとヤスリで綺麗に整えます。

出来上がり
2枚とも、全く同じシェイプの板なので僕のはテールで遊んで見ました。

ここまで出来たら家に持ち帰って内職ッス!

エッジを曲げて行きます

色々やって思ったのが、この作業が意外と重要ですね。

アウトラインに沿ってストレス無く仮止め出来る位曲げておかないと

プレスする時に色々問題が出てきます。

固定してたテープを外すと、

継ぎ目の所が止まってなくてイラっとします(笑)


ここからは時間の都合上僕の板だけを進めて行きます。

もちろん次に作るほうがクオリティーが上がってるはずなので!!!


あーーーーっつw

ソールの仮止め写真撮ってないな~w

まっいつものガムテープっすわ。

・・・・・・

・・・・

で、工場に戻り作業を続けます。


前後しますがコアの貼り合わせもしてましてん。

今回のコアはセンターはケヤキを使い、サイドは桜です


かなり良い木目でしょ!?


奥の板は栗のストリンガーに桜の大板を贅沢に2枚使い!

こちらも良さそうね。


コアのプレスは建具屋さんとかならしっかり出来るだろうけど、

僕はこんな感じでやってます。
今回いいボンドを見つけました!

コアの貼り合わせもこのボンド!
曲げに強いってのがミソね。

かなり使えますね~(^^)

エッジもサイドウォールもこれでやりました!




そんな感じで話を戻しましょう。


エッジの仮止めが出来たらコアが触れるんですわ!

こんな感じの集成材になりました。
木目がパネーッスね!

いい板が出来るのを期待してます。

このコアに先ずはセンター線を引きます

それをソールのセンターと合わせます

エッジに沿ってカッターでコアに線を入れます

その線に沿ってコンパスで4mm内側にカット線を引きます。
4mmにしたのはサイドウォールが5mm幅なので余裕を見て4mmですね。


それと同時にインビスの位置を付けておきます。


前回ソール側で作業したら1工程はぶけるのがわかったのですが・・・

忘れてましたw

なので今回もトップシート側で作業します。

細い錐でソール側に位置を出します。


コンパスで半径10mmの円を書き

ソール側から9.5mmの錐で穴を開けます。


振れ止め用のインビスの穴は10mmで空けました。


次にトリマーで座掘りします。


座掘り完了

トップシート側に戻りジグソーでコアをカット!
もちろんガタガタになるので、

型板同様カンナで整えます


西日が当たりええ感じっすね


そしたら、ノーズとテールを薄くしていきます。

今回は過去最薄にしてみました。

サガミオリジナルもビックリの薄さです(^^;)


ノーズ・テール共に1mm位かな~!?

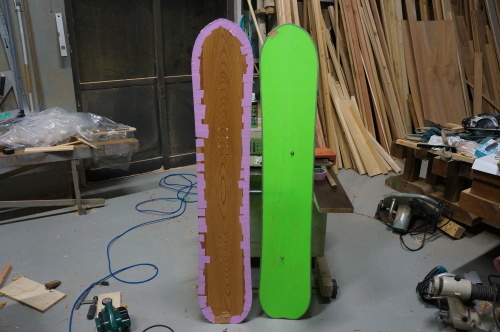

形が決まったらサイドウォールを貼り付けます。
ドライヤーで温めながら曲げていきます。

ある程度曲がったらボンドで止めながらテープで固定します。
ここの固定は布テープだとコアがめくれてしまうので養生テープで固定しました。


最後に途中だった上部モールドを仕上げます。
センターで6mm隙間が出来る予定でしたが・・・

10mmもあるwww

どうしようもないのでこのまま行きますぜ!



工場作業これにて完了!
振れ止めのインビスもソールに付けておきます



ん~~~、、、



長くなるけど最後まで書いてしまいましょう!


自宅に持ち帰ったソールにチョコチョコット細工をしましてん(笑)

写真忘れてたので次の板の時にアップします。

まず、ソールに養生テープで養生します。

これは必須作業ね!

次に必要な材料を手の届く範囲に置いてから作業をしましょう!
今回、ウエットティッシュがかなり役に立ちましたね~。

何枚か出しておくとよりGOOD!


プレスは今までアールに押さえつけながらエポキシを塗っていたのですが、、、

今回はフラットで作業して最後に押し込みます!

シグナルの動画とかを見ててもそうしてたので。


☝ 次これ作ります(笑)


まずエポキシの調合から
1 : 0.2


合計で880g作りました!

余裕で余ったのでもっとすくなくて良いかも。。。


ソールに垂らしてエッジまわりは入念に塗りこみます。

その上にトライアックスのグラスファイバーを置きます。


トライアックスはタテヨコ斜めのグラスファイバーですね。


エポキシが馴染んでくるとグラスファイバーは透けてきます
黒いのは免震シート!?

僕も効果があるかまったくわからないのですが、安かったので

入れてみました(笑)


その上にコアを乗せます
グラフィックもトップシートの間に挟み込みます。

今回はトップシート側にグラスファイバーは入れていません。

ここ3本程硬い板ばかりだったので色々と冒険してみました。


今までと違った事をするのはドキドキです。

本当にフレックスだけは読めませんね。

作るからには乗れる板にしたいがフレックスでほぼ決まりますもんね(笑)


プレスも前回あみだした方法で

上部モールドを作るならこれが楽だな~~~!

真空パックやホースを使ったやり方など色々あるので、

作業環境によって方法を変えたらいいと思う。


でも、プレスがしっかりすると頑丈な板ができるような気がする(笑)


12月31日大掃除もそこそこでこんな事やってました(笑)

良い板に仕上がることを期待しながら新年を迎えます。



この1年色々ありましたね~~~。

2級建築士も合格してたし
これで来年はもっと違う事に時間が使えるな(*゚▽゚*)



なんやかんやで充実した1年でしたね。

回想は・・・

また後日という事で!




2015年も引き続き宜しくお願いします。


板の様子は来年の初滑りに間に合うかな~~~(笑)

間に合えば報告します。
