DIY SNOWBOARD Ⅱ ~エッジ取り付けからコア作るの巻 ~






平日にコツコツと作業~

ん~~~BLOG開いたらしんちゃんの顔アップをもう少し乗せたかったけどやむなし。。。

と言う事で、作業の続きから。


まずソールをトリマーで削ったのでバリがスゴイwww
それをカッターナイフで削りま~す。
ヤスリでもいいけど角が丸くなるので今回はカッターナイフにしてみました。


きれいになったらまずはソールに沿ってエッジを曲げて行きます。
ここでベンダーっていう工具があればキツイカーブとかを綺麗に曲げれるのですが、なにぶんお高いので気合の手曲げです。
こんな感じで、家にあったダンベルの外周を使用して曲げていきました。
Rがきつい所は小さい円で。

Rがゆるい所は大きい円で。

この作業が意外と力と時間がかかって1本1時間半はかかってますね。
曲げ終わるとこんな感じ

今回もテールのアールは手では曲げる自信が無いのでテール部分はエッジ無しです。

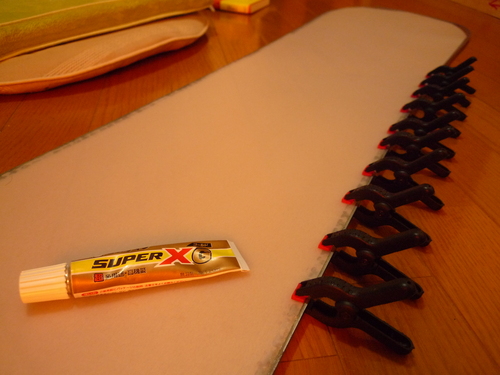

次に曲げたエッジをソールに接着剤で固定していきます。
今回はセメダインのSUPER Xを使用してみました。

これまた時間がかかる!
ですが、あせらずコツコツと作業します。

Rの所がやはり難しいですね。
エッジを少しきつめに曲げとく方がいいかも。

はい、家での作業はここまでー!
次は外でサイドウォールの取り付けなどの作業です。

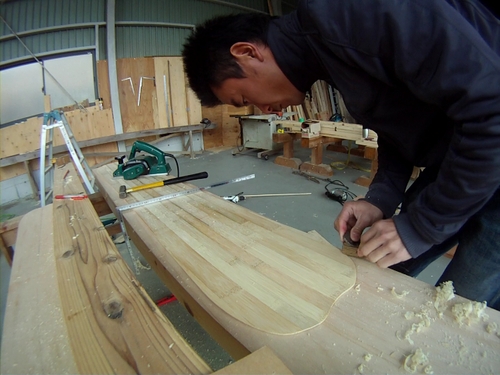

まず、今回はコアの厚みをそろえてノーズとテールを電気カンナで削りこみました。

削れたらカンナで整えます。


今回はノーズ2mm、テール3mm、センター5.5mmです



前回が硬すぎてまったく参考にならなかったので、今回も勘がたよりです。

削り込んだらサイドウォールをコアに貼り付けます。
サイドウォールはABS樹脂という物でほとんどのボードがその素材でつくらているそうなので、ネットで探した材料屋さんから 2m×6mm×5mm のサイズで1本680円で購入しました。

これをエッジの時に使用した接着剤で固定していきます。
接着剤の種類によっては樹脂などがつかない場合があるので注意して買いましょう。


クランプで止めながらコアに貼り付けていきます。

意外といい感じにつけれました

次に、インサートビスを入れる穴を作ります。

取り付けれる位置を決めて、下穴をあけます。
座堀をするならこの時点でコンパスなどを使って丸を描いておいた方がいいでるね。
後からだとやりにくいので。


さらに10mmのドリルで穴を作り、インサートビスを打ち込みます。


今回はコアが意外と薄かったので座彫りは無しにしました。


なかなか上出来ですね。
まだサイドウォールがコアに付いていない所は、今自分の家で付けえます

本日の作業はココまでです。
写真投稿の限度が イッパイなので仕上がりの写真が載せれないのですが、またアップしまっす。。。
Commented by まー at 2012-03-18 07:07 x
おー!いいねーいよいよ完成!?
今シーズン中に手作りボードで滑れそうだね!
Commented by naturalism-kc at 2012-03-18 17:13
マー君
いやいや近日中に納品しまっせ。
今からプレスします(^^)
Commented by KJY at 2015-03-27 01:04 x
はじめまして、いつもブログを見させてもらっています。
私も今年、スノーボードを作ってみよう思っています。
そこで、サイドウォール用のABS材料の購入先が知りたいのですが教えていただけないでしょうか?
よろしくお願いします。
Commented by naturalism-kc at 2015-03-27 21:51
KJYさん
コメントありがとうございます。

僕は 「はざい屋」で購入しています。
http://www.hazaiya.co.jp/category/gousei_abs.html

5mm厚のABSを8mm幅でカットしてもらっていますよ。

ナチュラルなら8mm厚とかあるみたいなのでそれを8mm幅くらいカットしても良いかもしれません。
5mmだとトップシート側の残りが1mm程のなのでしっかり圧着しないと剥がれてくる可能性がありますね。

乗れる板が作れたときは嬉しいですよ!
今年の僕の板は誰に乗っていただいても普通に乗れると言ってもらえたので大満足でした(笑)

楽しんで作ってみてくださいね(^^)

わからないことがあればお答えしますよ
Commented by KJY at 2015-03-29 23:58 x
KCさん

ありがとうございます。
こちらのブログを参考にさせてもらいながら、作ってみようとおもいます。

わからないことがあればまたお願いします。
